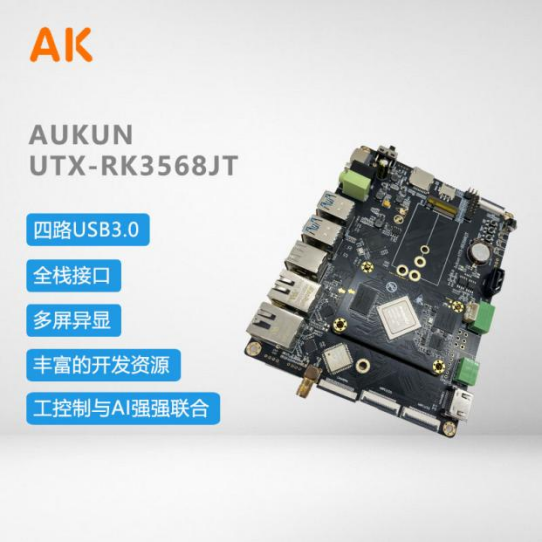

奥鲲电子UTX-RK3568JT开发板在【医疗超声诊断仪】中的应用

方案介绍

目标成品

医疗超声诊断仪是一种利用超声波在人体组织中的传播和反射特性，通过接收和处理反射回来的超声信号，生成人体内部结构图像的医学影像设备，广泛应用于临床诊断和治疗指导中，具有无创、实时、动态等优点，是现代医学不可或缺的重要工具之一。

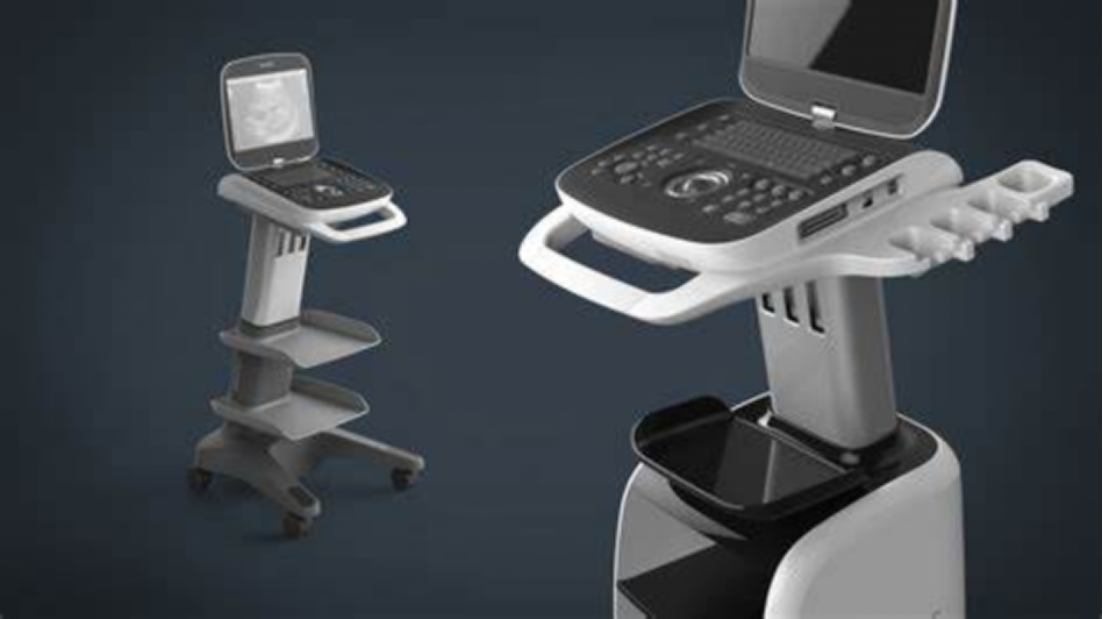

图片来源于网络

而嵌入式Linux超声诊断仪指在利用嵌入式Linux操作系统作为软件平台的医疗设备，它结合了Linux系统的稳定性和开源特性，以及ARM处理器的高效处理能力，为超声诊断提供了一个高效、可靠的解决方案。

实现功能

图像采集与处理

实时图像采集：能够通过超声探头实时采集人体内部的超声图像信号。

图像处理分析：利用嵌入式Linux操作系统强大的数据处理能力，对采集到的超声图像进行降噪、压缩、增强、边缘检测等多种图像处理分析，以提高图像质量和诊断准确性。

显示与存储

高清图像显示：支持高清显示屏幕，能够清晰展示超声图像，帮助医生更准确地进行诊断。

大容量图像存储：通过SD卡等存储设备，可以对诊断过程中生成的超声图像进行大容量存储，便于后续的图像回放、分析和记录。

数据传输与通信

远程数据传输：具备以太网接口、Wi-Fi等通信功能，可以将超声图像数据远程传输到其他设备或系统中，实现远程诊断和数据共享。

外设连接：提供USB、UART等接口，可以连接打印机、鼠标、键盘等多种外设，方便设备的使用和扩展。

用户交互与控制

友好的用户界面：采用MiniGUI等图形用户界面库，实现直观、易用的用户界面，方便医生进行操作和查看诊断结果。

灵活的设备控制：可以通过用户界面输入控制命令，对超声图像的采集、显示、保存等过程进行灵活控制。

产品优势

UTX-RK3568JT在嵌入式Linux超声诊断仪产品中具有以下优势：

高性能处理能力

多核处理器：RK3568是一款高性能的四核处理器，主频高达2.0GHz，能够提供强大的计算能力，满足超声诊断仪对复杂图像处理和实时数据处理的需求。

专用NPU：内置NPU（神经网络处理器），能够加速AI算法的运行，支持智能图像识别、病灶检测等AI辅助诊断功能，提高诊断的准确性和效率。

强大的图形处理能力

集成GPU：RK3568集成了强大的GPU，支持2D/3D图形加速，能够高效处理超声图像的渲染和显示任务，提供更清晰、细腻的图像细节。

视频编解码：支持多种视频编解码格式，如H.265/4等，能够实现高清视频的实时编解码，满足超声图像的高质量显示和传输需求。

丰富的接口资源

多种通信接口：提供丰富的通信接口，如千兆以太网、USB、HDMI等，方便实现超声诊断仪与其他设备的数据传输和连接。

扩展性强：支持多种外设接口，可以方便地连接显示器、存储设备、打印机等外设，满足不同应用场景的需求。

低功耗设计

先进的工艺制程：采用先进的工艺制程，能够在保持高性能的同时，有效降低功耗。这对于便携式超声诊断仪尤为重要，能够延长设备的电池续航时间，使其在移动医疗等场景中更加灵活便捷。

稳定可靠的性能

工业级设计：RK3568采用工业级电子元器件设计，具有良好的抗干扰性能和稳定性。这对于医疗设备来说至关重要，能够确保超声诊断仪在各种环境下的可靠运行。

应用场景

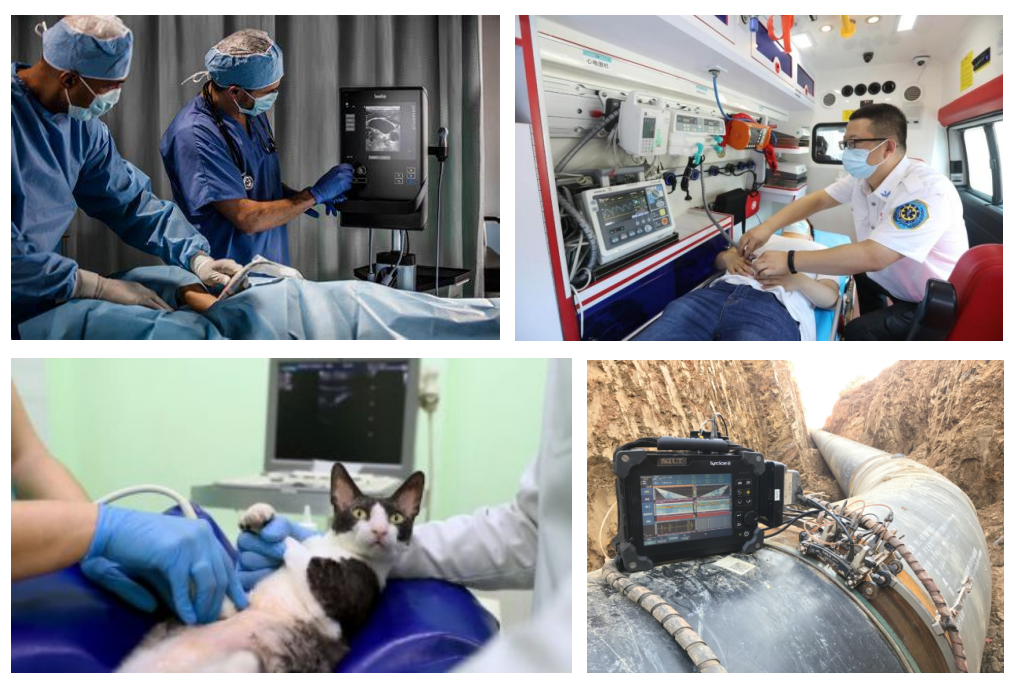

图片来源于网络

临床诊断

医院科室：在医院的各个科室如妇产科、内科、外科、急诊科等，用于常规的超声检查和诊断。例如，妇产科利用超声诊断仪进行胎儿发育监测、胎位检查等。

手术室：在手术过程中，为医生提供实时的超声影像，辅助进行精准的手术操作。

急救与移动医疗

急救车：在急救车中配备便携式超声诊断仪，可以在急救现场快速对患者进行超声检查，评估病情，为急救决策提供依据。

移动医疗车：用于偏远地区或基层医疗机构，提供移动医疗服务，弥补医疗资源不足的问题。

体检与健康管理

体检中心：在体检中心用于常规的超声体检项目，如肝胆脾胰、甲状腺、乳腺等器官的超声检查。

健康管理：在健康管理机构用于对客户进行定期的超声检查，监测健康状况，及时发现潜在疾病。

兽医领域

宠物医院：在宠物医院用于宠物的超声检查，如宠物的腹部、心脏等器官的检查。

农场动物：用于农场动物的健康检查和繁殖监测。

工业检测

无损检测：在工业领域用于无损检测，如对管道、焊缝等进行超声检测，检测内部缺陷。

嵌入式Linux超声诊断仪凭借其便携性、高效性和多功能性，在多个场景中发挥着重要作用，为医疗诊断和相关领域提供了灵活、可靠的解决方案。

方案架构

嵌入式Linux超声诊断仪的方案搭建架构通常包括以下几个关键部分：

图片来源于网络

硬件架构

中央处理器：采用高性能的32位ARM处理器，如ARM926EJ-S或i.MX系列等，作为系统的中央处理单元，负责处理超声信号的数字化、图像处理等任务。

超声图像采集模块：由FPGA和超声探头组成，负责超声信号的采集、放大、模数转换等操作，将模拟信号转换为数字信号。

显示与存储设备：外接LCD显示屏用于实时显示超声图像，SD卡用于存储诊断图像数据，USB接口可以连接打印机等外设。

通信接口：包括以太网接口、USB接口等，用于实现远程数据传输和设备连接。

软件架构

操作系统：采用嵌入式Linux操作系统，提供稳定、高效的系统环境，支持多任务处理和丰富的软件生态。

用户界面：使用MiniGUI等图形用户界面库，实现用户界面和人机交互功能，方便医生进行操作和查看诊断结果。

图像处理与控制：可开发相应的应用程序，负责超声图像的处理、显示、保存等功能，以及对超声图像采集模块的控制。

驱动程序：可编写各种硬件设备的驱动程序，如LCD驱动、SD卡驱动、USB驱动等，确保硬件设备能够正常工作。
