core-rk3506j-sh

奥鲲core-rk3506j-sh是一款基于瑞芯微RK3506系列处理器的高性能全国产化嵌入式核心板，采用工业级邮票孔封装设计，集成了丰富的多媒体接口与工业通信接口，兼具高性能、低功耗与高可靠性，广泛适用于工业控制、智能终端、边缘计算等应用场景。

立即购买申请试用产品规格书帮助与文档

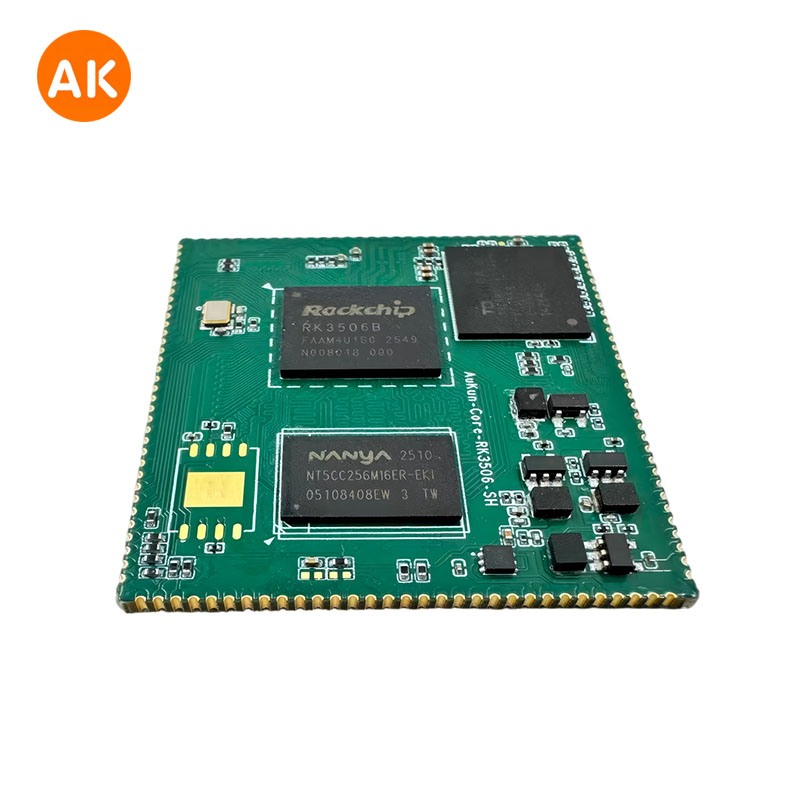

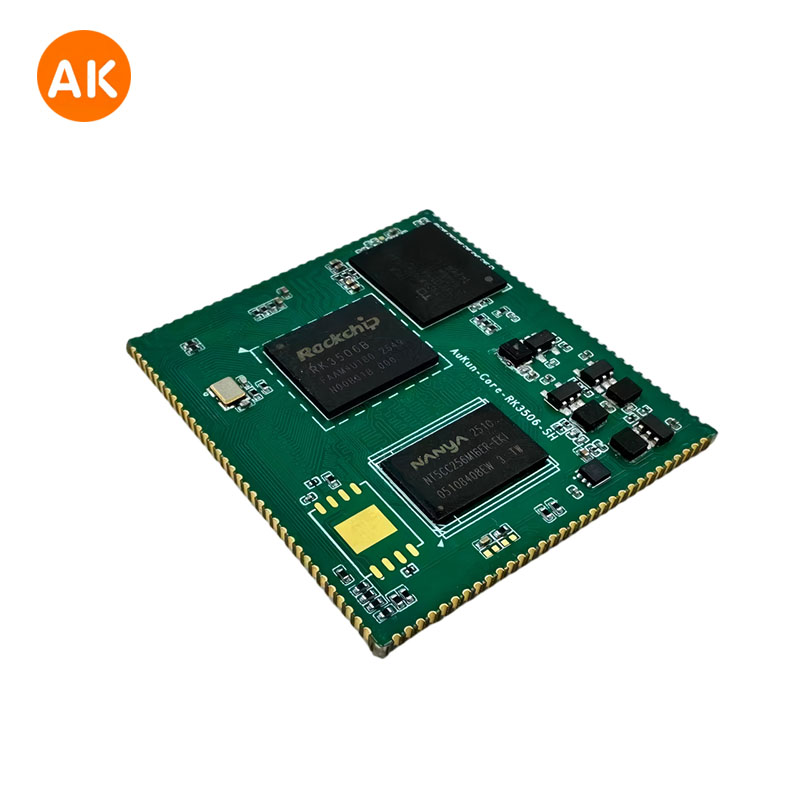

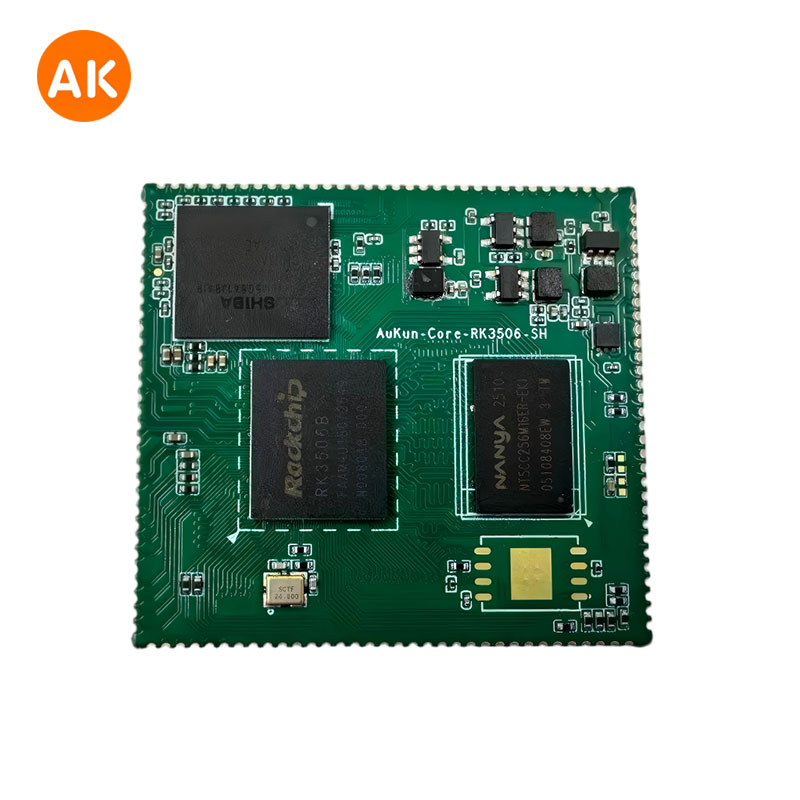

Aukun-core-rk3506j-sh工业级核心板

在工业智能化与物联网技术蓬勃发展的今天，Aukun-core-rk3506j-sh核心板以其国产化设计、三核异构强劲性能、丰富的工业接口与灵活的邮票孔封装，成为推动嵌入式行业创新发展的关键力量。这款基于瑞芯微RK3506系列处理器的核心板，专为追求高效、稳定、自主可控的工业应用场景量身打造，引领您步入工业物联网应用的新纪元

国产化设计，自主可控

core-rk3506j-sh核心板主控芯片采用瑞芯微RK3506系列，配合国产工业级电源与时钟方案，核心架构自主可控，满足工业领域对供应链安全的高标准要求

三核异构架构，性能强劲

搭载RK3506高性能处理器，3核Cortex-A7负责高性能应用处理，1核Cortex-M0负责实时任务，灵活应对多样化业务需求

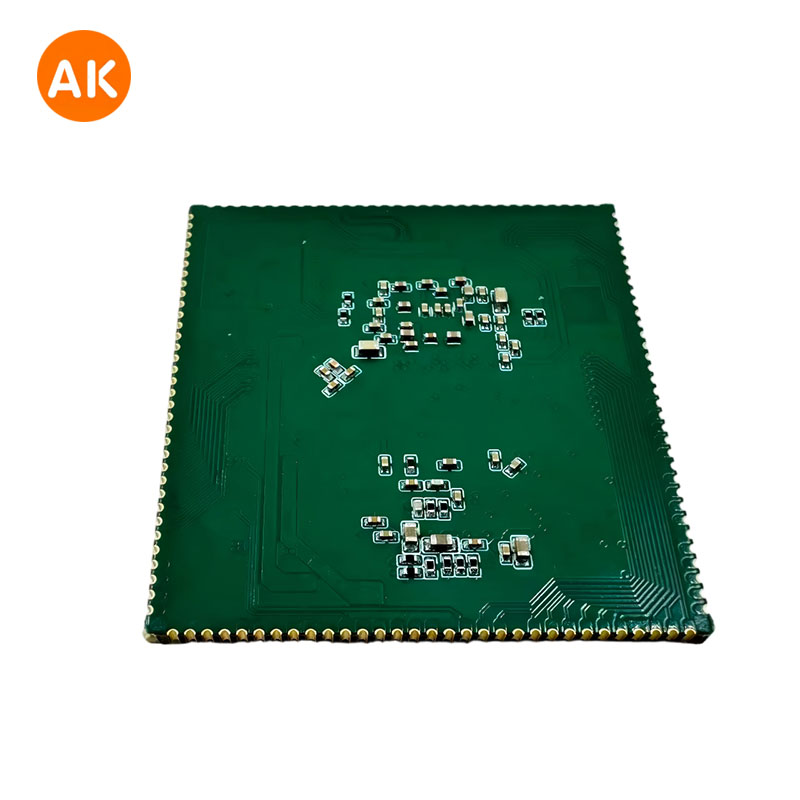

邮票孔封装，灵活易集成

140Pin邮票孔封装，引脚间距1mm，尺寸仅45mm×39.5mm，便于贴片焊接与二次开发，缩短产品从设计到量产的周期

丰富多媒体接口，显示无忧

芯片支持MIPI DSI与RGB并行双路显示输出，最高分辨率1280×1280@60Hz；多路音频接口支持I2S/PCM/TDM，采样率高达192KHz，配合底板可实现人机交互与音视频处理

工业级通信接口，互联互通

芯片支持双路CAN-FD、双路百兆以太网、6路UART、3路I2C、3路SPI等丰富接口，配合底板可实现高速数据传输与多设备组网，轻松构建工业物联网系统

宽温宽压，稳定可靠

工业级-40℃~+85℃宽温设计，DC 5V供电，配合高可靠性电源管理方案，确保在严苛环境下7×24小时稳定运行

基本参数

名称	配置
SOC	瑞芯微RK3506J/RK3506B可选
CPU	RK3506B：3Cortex-A7@1.5 GHz，Cortex-M0@200MHz RK3506J：3Cortex-A7@1.2GHz，Cortex-M0@200MHz
内存	256MB/512MB DDR3
ROM	4/8GB eMMC或256MByte Nand Flash
工作电压	DC 5V
工作温度	工业级-40℃~+85℃ 宽温级 -20℃~+70℃
接口方式	邮票孔封装，140Pin，引脚间距1mm
尺寸	45 mm * 39.5 mm

功能参数

功能	数量	参数
LCD显示	2	1路MIPI DSI 2Lane，单通道速率1.5Gbps，最高1280×1280@60Hz；
LCD显示	2	1路LCDC并行输出，支持RGB888/RGB666/RGB565/BT.656/MCU，分辨率最高1280×1280@60Hz；
音频接口	多路	5路SAI音频总线、8通道PDM、单路差分Audio ADC、SPDIF收发；支持I2S/PCM/TDM，采样率最高192KHz
USB	2	2路USB2.0 OTG，支持480Mbps 高速、12Mbps全速、1.5Mbps低速模式
串口UART	6	UART0~UART5，支持DMA、中断传输，最高波特率4Mbps，UART0 可作为调试串口
CAN-FD	2	支持CAN2.0B协议，支持标准帧、扩展帧，最高传输速率8Mbps
以太网	2	EMAC RMII接口，10M/100Mbps自适应
SD接口	1	SDMMC，支持 SD3.0、MMC4.51 协议，4bit 数据总线
I2C	3	I2C0/I2C1/I2C2，支持7bit/10bit从地址、多主机、超时检测，最高速率1Mbps
并行总线	2	1路DSMC Master接口，1路DSMC Slave接口
SPI	3	支持主模式与从模式，最大传输速率50 Mbps
ADC	4	10bit SAR单端ADC，采样率最高1MSPS
GPIO	86	全部外设引脚支持信号复用，可配置为通用GPIO，配套定时器、PWM、按键等拓展功能
